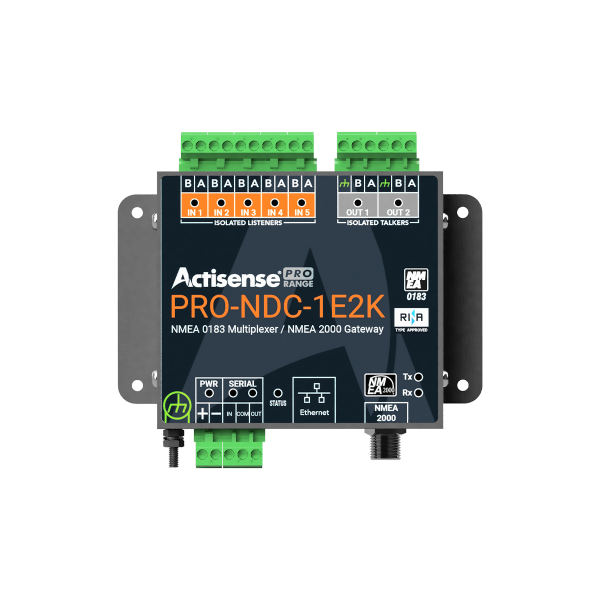

Multiplexador NMEA0183 - PRO-NDC-1E2K

Actisense - Multiplexador NMEA0183

Os multiplexadores são geralmente utilizados para combinar dados de vários instrumentos num número menor de saídas.
Como não é possível ligar diretamente dois transmissores ("talkers") a um único recetor ("listener"), um multiplexer permite que os dados sejam agrupados e transmitidos através de uma única ligação de transmissor.

Um exemplo de aplicação seria numa embarcação comercial equipada com vários instrumentos NMEA 0183, tais como GPS, cata-vento-anemómetro, AIS e sonda de profundidade.
Para reunir todos estes dados e enviá-los para um ecrã NMEA 0183, as várias entradas do transmissor podem ser combinadas numa única saída utilizando o PRO- NDC -1E2K.
Se estes dados tiverem de ser integrados numa rede NMEA 2000, o 1E2K pode convertê-los e transmiti-los através de uma rede N2K ligada, graças à matriz de conversão incorporada no produto e à conetividade NMEA 2000.

Com o PRO- NDC -1E2K, os dados podem ser filtrados, transmitidos ou bloqueados e monitorizados, proporcionando maior flexibilidade e controlo sobre todos os dados do instrumento.

A unidade também é capaz de transmitir dados NMEA numa variedade de formatos via Ethernet, permitindo a ligação a outros sistemas Ethernet existentes e a partilha de dados da embarcação com aplicações ou dispositivos de terceiros ligados.

A gestão e o encaminhamento dos dados NMEA são simples e diretos com o PRO-NDC-1E2K:

• Comutação automática entre entradas, permitindo-lhe definir prioridades primárias, secundárias e terciárias.
• Taxas de transmissão configuráveis, permitindo que dispositivos de 38400 e 4800 baud funcionem através do mesmo multiplexador.
• Filtragem de frases para bloquear frases indesejadas em determinadas saídas, limitando o consumo de largura de banda.
• Configuração simples através de uma interface Web, sem introdução manual de cadeias de texto.
• Aprovação RINA: adequado para instalações recreativas, comerciais e certificadas/classificadas.
• Múltiplos LEDs de diagnóstico para verificações rápidas do estado.
• Conectividade certificada NMEA 2000, com conversão de dados e saída na rede NMEA 2000.
• Conversão bidirecional entre NMEA 0183 e NMEA 2000, para uma integração perfeita entre equipamentos mais antigos e mais recentes.
• Streaming NMEA 0183 e NMEA 2000 sobre Ethernet para uma fácil ligação a sistemas Ethernet existentes.
• 5 entradas isoladas NMEA 0183 OPTO-e 2 saídas isoladas ISO-Drive NMEA 0183 para proteger os instrumentos ligados.

Caraterísticas :

• Certificação de tipo (RINA)
• Transmissão Ethernet NMEA 0183 e NMEA 2000
• Saída NMEA 2000 através de conetor M12
• 5 entradas NMEA 0183 configuráveis e opto-isoladas-
• 2 saídas NMEA 0183 ISO-configuráveis e isoladas
• 1 porta série bidirecional, configurável e isolada
• Correspondência automática de taxa nas entradas
• Encaminhamento/filtragem avançada de dados
• Actualizações de software gratuitas
• LEDs de diagnóstico em todas as entradas e saídas
• LED de estado de duas cores
• Montagem em painel
• Caixa em aço inoxidável para maior durabilidade

Vantagens :

• Instalação rápida e fácil
• Configuração através de um navegador Web standard sem problemas de compatibilidade do sistema
• Funcionalidades avançadas para resolver problemas de encaminhamento NMEA 0183
• Isolamento total com tecnologia ISO-Drive para maior segurança
• Actualizações de software simples para garantir a longevidade do produto
• Aprovação de tipo (RINA)
