Corte-Bateria de relé biestável 24V 500A

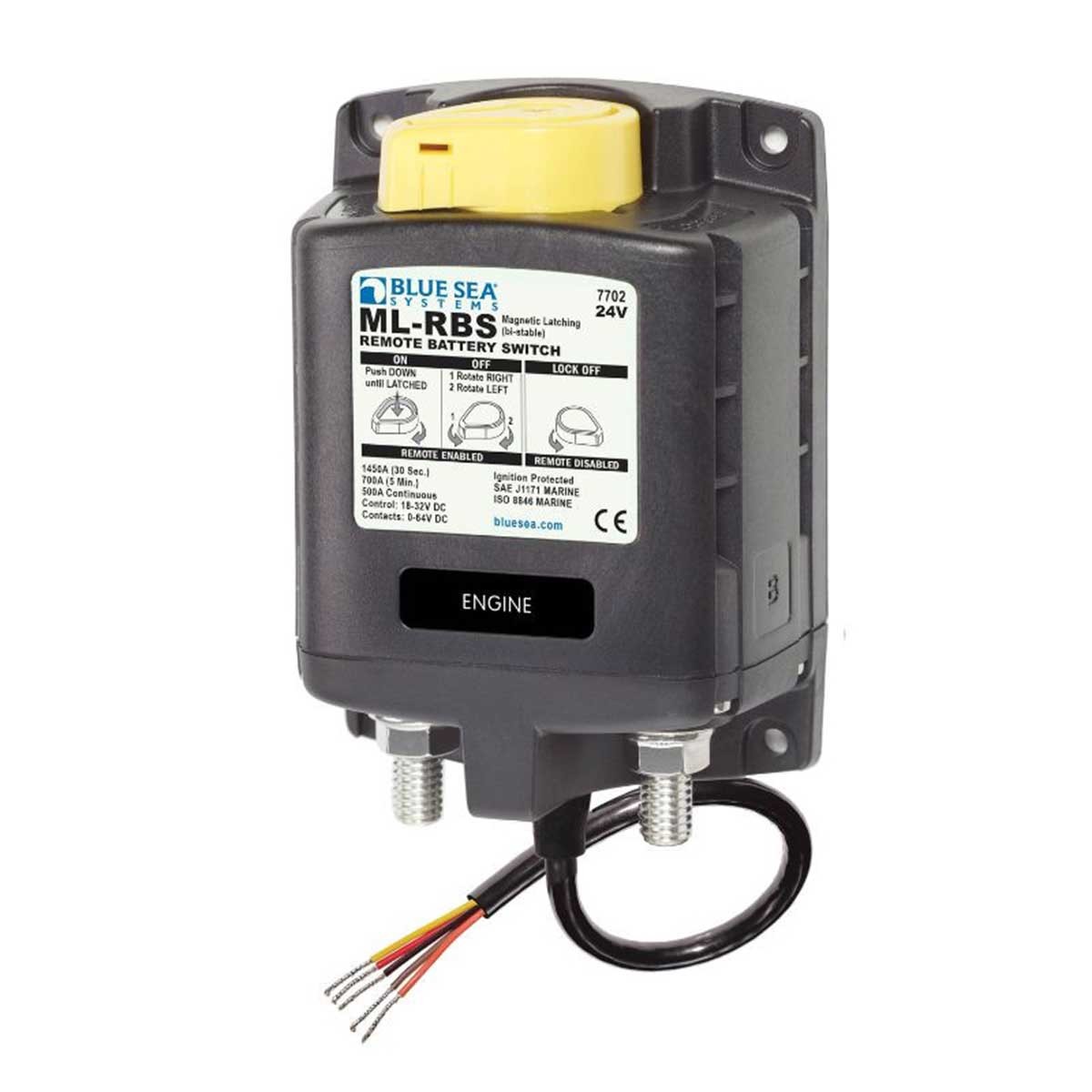

BLUE SEA SYSTEMS RELÉ BIESTÁVEL 24V 500A

A proteção contra sobretensão e subtensão protege as baterias de ligação e, assim, protege as baterias de serviço de sobretensões causadas por um alternador defeituoso.

Para proteger o seu equipamento eletrónico de bordo sensível contra quedas de tensão ou interferências, o relé pode também ser utilizado para isolar as baterias de serviço durante os períodos de arranque.

Independentemente do modo de funcionamento -, o consumo interno é extremamente baixo (40 mA).

Especificações técnicas :

Alimentação DC

• versão 24 V:> 32.4V

Corrente DC :

• 2500 A durante 10 segundos
• 700 A durante 5 min.
• 500 A constante

Consumo de energia :

• em funcionamento =
• comutação de curta duração (20 msec.) =

Funções do relé :

Ativado

• após 30 segundos a 27 V
• após 90 segundos a 26 V

Ligações :

• Relé = 2 porcas roscadas de 10 mm (3/8 "-16), binário 15,8 Nm (140 in-lb),
• 6 fios estanhados de cores diferentes.

Dimensões :

• 139 x 95 x 51,5 mm.

Peso:

• 0,93 kg (2,06 lb)

Aviso:

Este relé de carga foi concebido para ser utilizado num circuito com baterias de chumbo-ácido (incluindo AGM e gel).

Monitoriza os níveis de tensão correspondentes aos tipos de baterias de chumbo-ácido-e liga-se ou desliga-se quando são atingidos determinados níveis.

Desaconselhamos vivamente a utilização deste relé em conjunto com baterias LiFe(Y)PO4, uma vez que as tensões nominais mais elevadas ou as gamas de tensão de funcionamento destes tipos de baterias não são compatíveis com os níveis das-baterias de chumbo-ácido.
