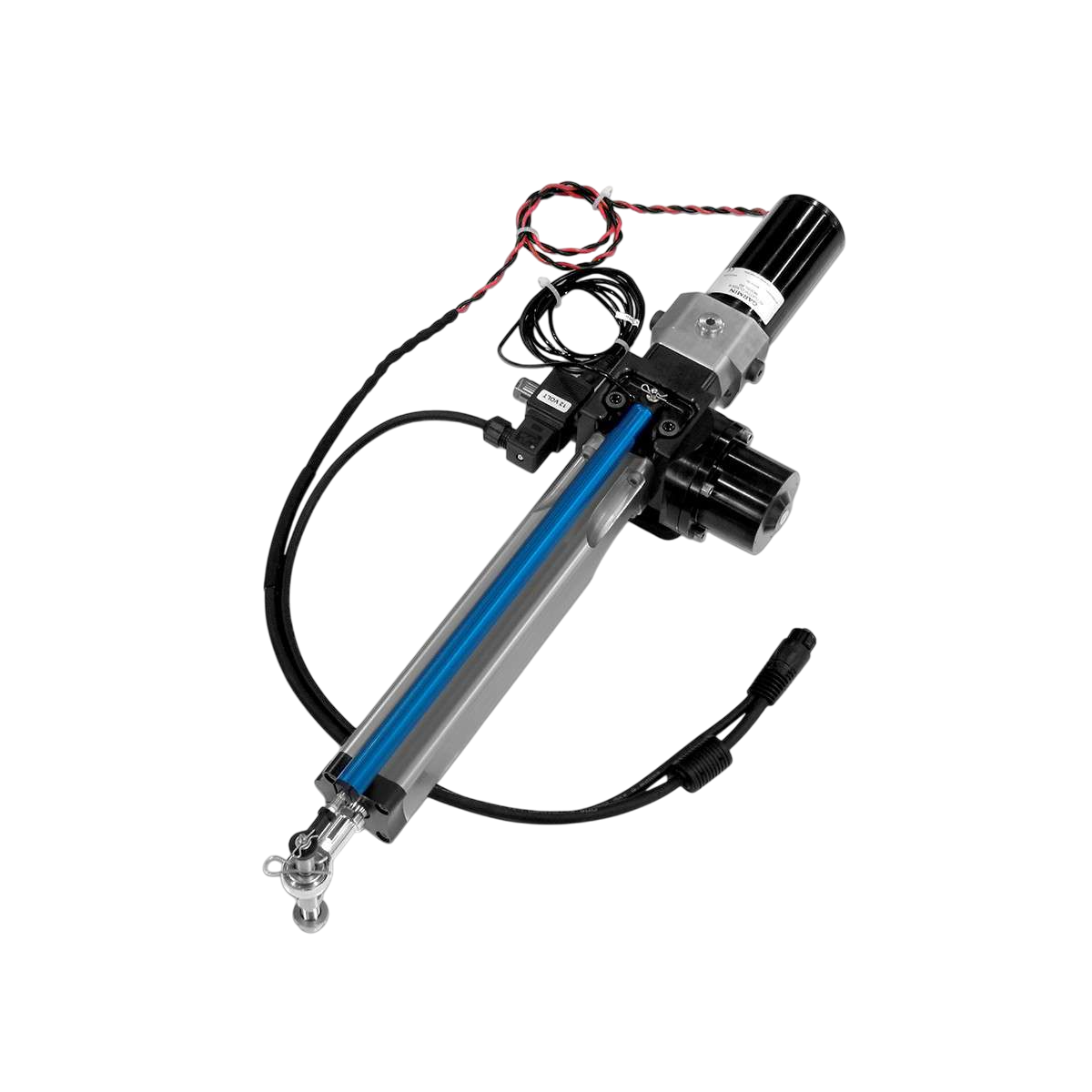

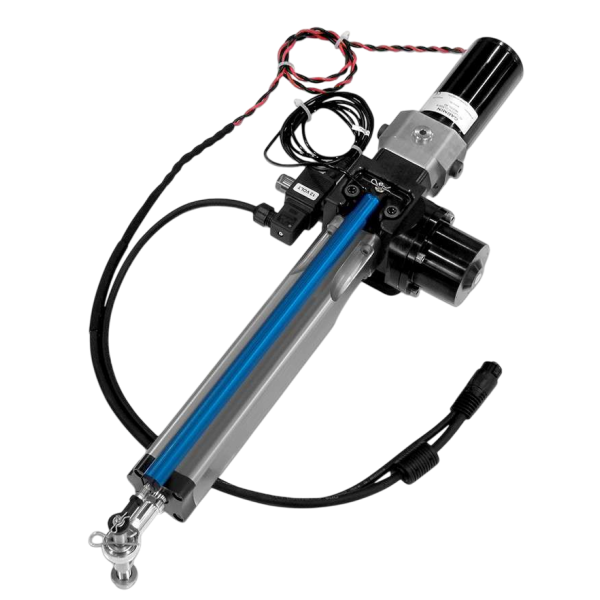

Atuador linear compacto de classe B - Tipo 2 para GHP 12

SENSOR DO ÂNGULO DO LEME

Incorpora um sensor do ângulo do leme para apresentar a posição do leme no controlador do piloto automático, permitindo-lhe

• Conhecer a posição do leme sem ter de se virar
• Assegurar manobras suaves e evitar a "sobrecompensação
• Evitar o desgaste excessivo ou danos no atuador quando este atinge o seu limite de paragem.

DIMENSÕES DO CILINDRO

• 1: Raio de rotação (360°)

• 2: Curso do cilindro (254 mm)

• 3: Distância do centro do pé de montagem ao parafuso da barra quando a haste está completamente retraída (446,5 mm)

• 4: Distância do centro do pé de montagem ao parafuso da barra quando a barra está centrada (573,5 mm)

• 5: Distância do centro do pé de montagem ao parafuso da barra quando a haste está totalmente estendida ( 700,5 mm)

• 6: Ângulo máximo de inclinação do cilindro no fim do seu curso. A ultrapassagem deste ângulo pode danificar a unidade de potência. (10° acima ou abaixo do centro)

• 7: Distância do centro da hastedo cilindro à base do cilindro em repouso (64 mm)

EXEMPLO DE INSTALAÇÃO DO CILINDRO

• 1: Distância do centro do pé de montagemdo cilindro ao parafuso da barra quando a barra está centrada (575,8 mm)

• 2: Ângulo do curso desde a posição central até aos batentes físicos instalados (35°)

• 3: Distância do centro do pé de montagemdo cilind ro à posição relativa da ponta da barra (174,7 mm)

• 4: Distância do centro do parafuso da barra até à broca da barra (213 mm)

PONTOS PRINCIPAIS :

• Impulso máximo: 730 kg
• Comprimento do curso: 254 mm
• Tensão de alimentação: 10 V a 30 V
• Dimensões (centradas): 810 x 120 x 225 mm
• Tipo de cilindro: hidráulico linear integrado

CONTEÚDO DA CAIXA :

• 1 - Atuador linear compacto classe B
