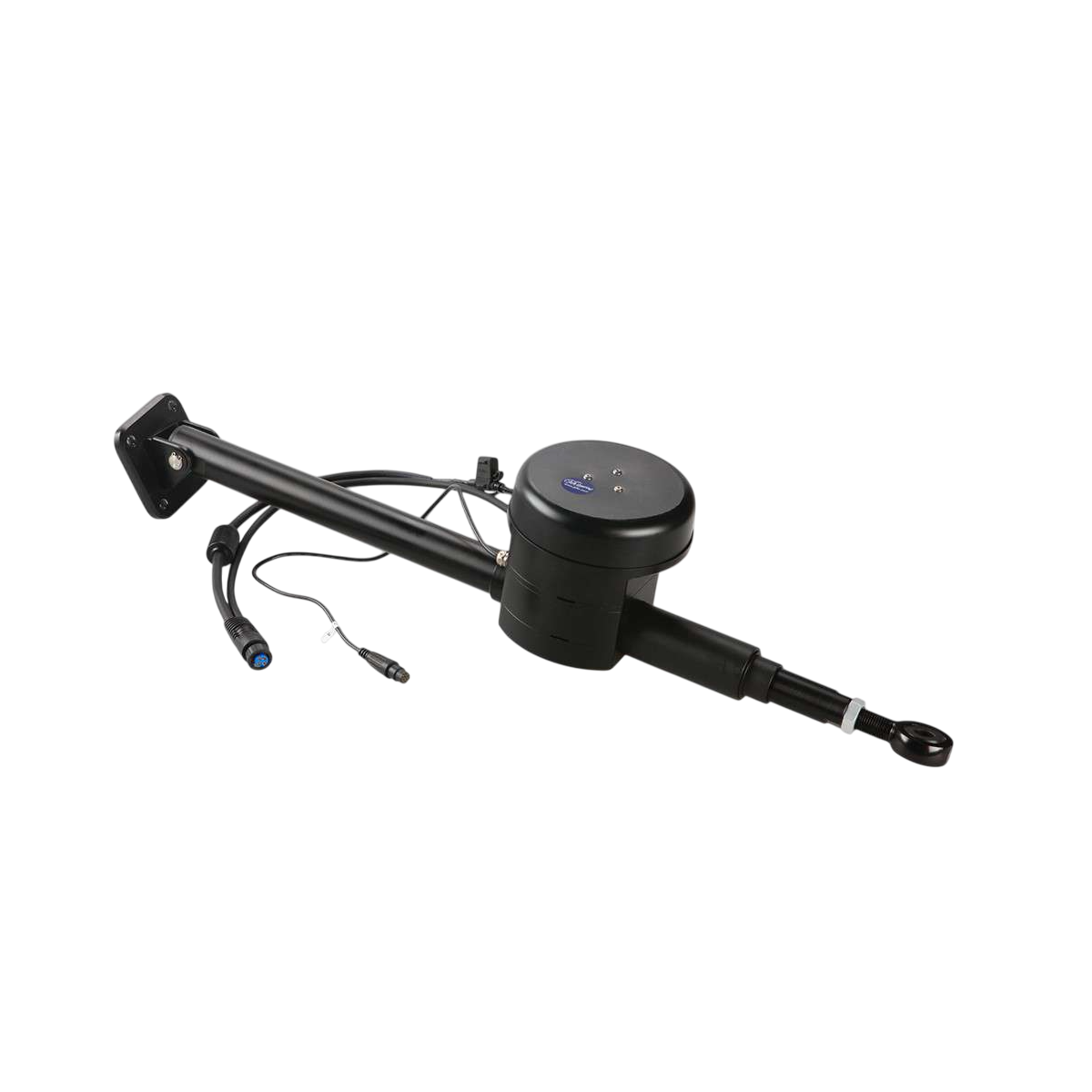

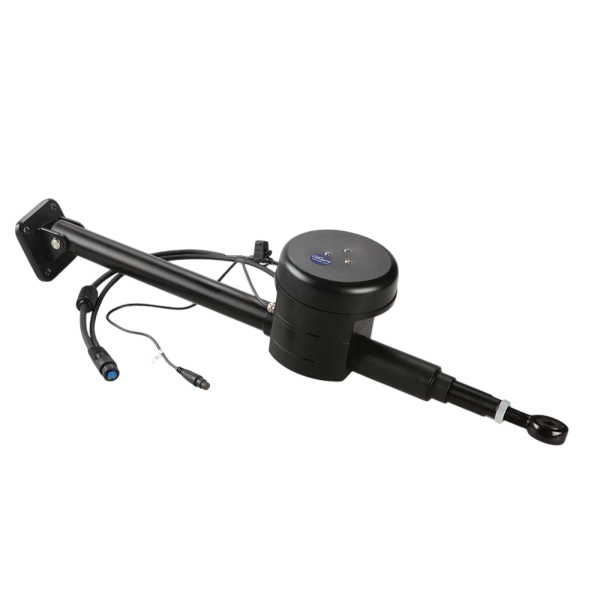

Atuador linear de classe A - Tipo 1 para GHP 12

SENSOR DO ÂNGULO DO LEME

Incorpora um sensor do ângulo do leme para apresentar a sua posição do leme no controlador do piloto automático, permitindo-lhe

• Conhecer a posição do leme sem precisar de se virar
• Assegurar manobras suaves e evitar a "sobrecompensação
• Evitar o desgaste excessivo ou danos no atuador quando este atinge o seu limite de paragem.

DIMENSÕES DO CILINDRO

• 1: Distância entre a base de fixação do cilindro e a cavilha de fixação quando a barra está cent rada(800 mm)
• 2: Distância entre a base de fixaçãodo cilindro e a cavilha de articulação quando a caixa de comando está na extensão máxima (947 mm)

• 3: Distância para a posição a estibordo ou a bombordo quando o leme está centrado ( 147 mm)

• 4 : Distância máxima entre a retração máxima e a extensão máxima (303 mm). Se a extensão docilindro ultrapassar este valor, ele será danificado.

• 5 : Distância entre a base de fixaçãodo cilind ro e o eixo da toalha de mesa quando o cilindro está na retração máxima (653 mm)

• 6 : Altura do motordo cilind ro(163,5 mm)

• 7: Altura da forquilhado cilind ro (36,5 mm)

EXEMPLO DE INSTALAÇÃO DO CILINDRO

• 1: Distância entre os dois batentes. Neste exemplo, 5 mm são deixados de cada lado do batente, para ficar bem dentro do limite de 303 mm (293 mm)

• 2: Batentes. O alcance da caixa de controlo deve ser limitado pelos batentes finais. Caso contrário, o atuador será danificado.

• 3: Distância entre a base de montagemdo cilindro e o eixo da mesa quando a barra está centrada (798 mm)

PONTOS PRINCIPAIS :

• Impulso máximo: 400 kg
• Comprimento do curso: 303 mm
• Dimensões: 820 x 165 x 155 mm
• Tipo de caixa de controlo: linear

CONTEÚDO DA CAIXA :

• 1 - Atuador linear de classe A
