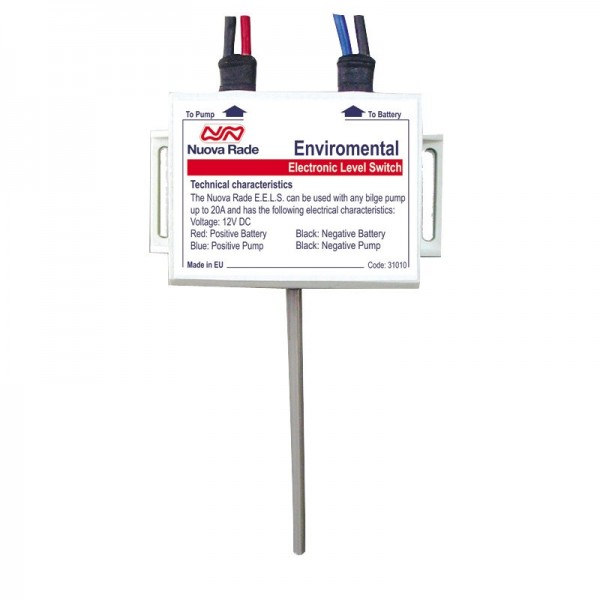

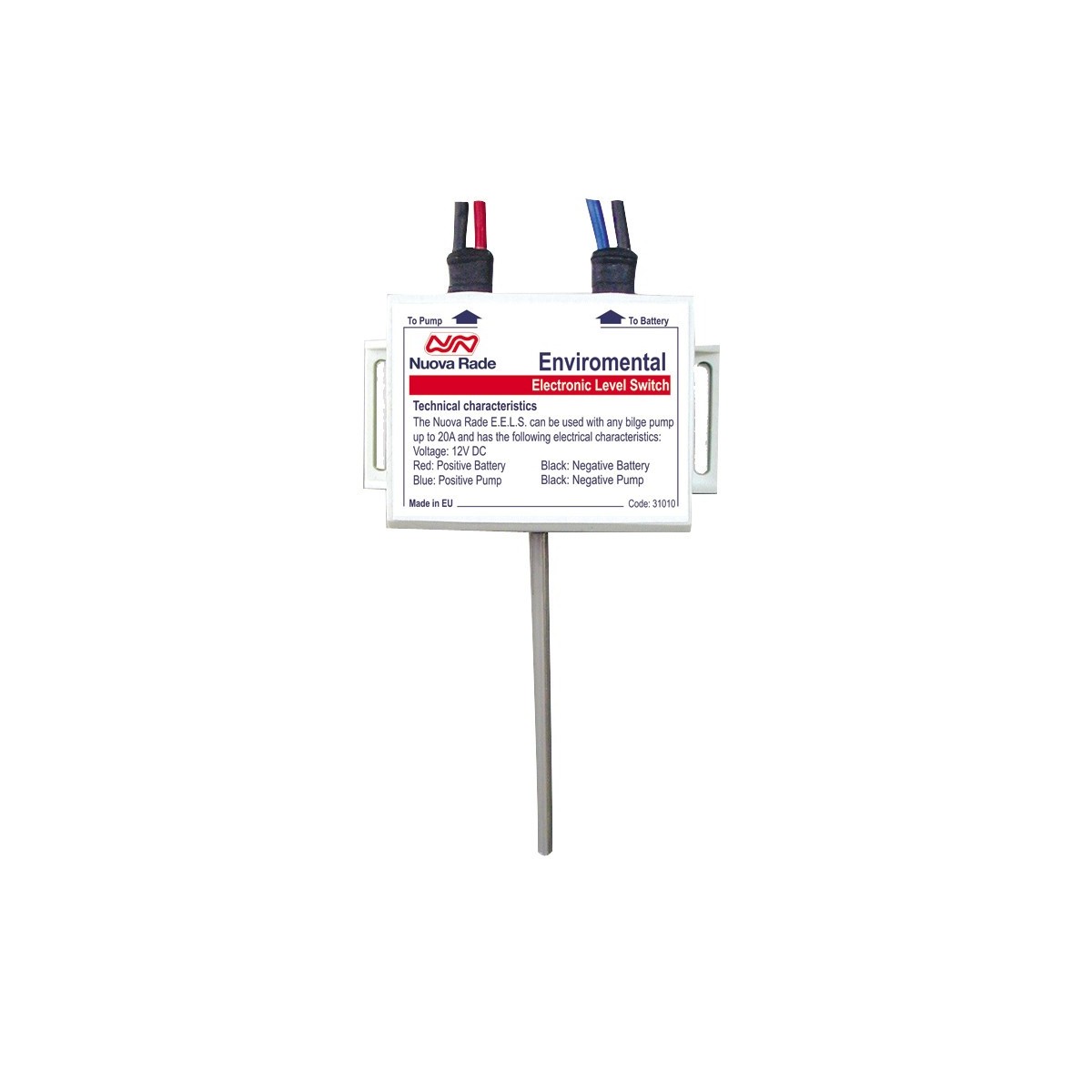

Interruptor de nível eletrónico ambiental E.E.L.S

Interruptor de nível eletrónico ambiental E.E.L.S

O interrutor de nível eletrónico ambiental é a mais recente inovação, porque funciona com um sensor eletrónico, em vez de pressão de ar ou qualquer outra peça móvel. Foi concebido para detetar o nível da água com grande precisão e exatidão, proporcionando-lhe o melhor resultado possível. Uma das principais vantagens doE.E.L.S é o facto de ser amigo do ambiente. Nuova Rade concebeu este interrutor de modo a que só funcione quando detecta água. Se detetar quantidades de hidrocarbonetos, como o petróleo, pára a bomba de esgoto, evitando assim qualquer poluição. Montado verticalmente no casco, oE.E.L.S é ligado em linha com a(s) bomba(s) de esgoto, mesmo as de maior potência. Para além disso, o seu design compacto permite uma maior liberdade de movimentos. Outras características incluem contactos eléctricos isolados, caixa em nylon e ABS durável e 100% à prova de água.

À prova de água.

Especificações técnicas

O interrutor eletrónico de nível pode ser utilizado com qualquer bomba de esgoto até 22A.

Especificações eléctricas:

Tensão: 12V DC.

Ligação ao circuito principal: Em linha

Corrente máxima: 22A.

Como ligar o interrutor eletrónico de nível?

Ligar um interrutor para ativar o funcionamento automático da bomba de esgoto em linha ao pólo positivo da bateria. Deve também ligar um fusível em linha, dependendo da corrente da bomba de esgoto e até um máximo de 22A (ver instruções do fabricante). Os fios do interrutor eletrónico de nível que estão ligados aos pólos da bateria são VERMELHO (+) e PRETO (-). O outro par de fios,

ATENÇÃO!

É necessário respeitar a polaridade ao fazer as ligações, caso contrário corre o risco de produzir um curto-circuito, o que danificaria o circuito do seu interrutor de nível eletrónico. Verifique a polaridade antes de ativar o seu novo interrutor de boia.

CABLAGEM

Preto : Negativo (-)

Vermelho - Azul: Positivo (+)

Preto - Vermelho: Ligação da bateria

Preto - Azul: Ligação à bomba de esgoto
